一、 概述
为支持绝大部分第三方签章平台，Workfine针对性添加了部分动作事件与message支持。用户只需要自己开发中间代理程序，用于Workfine与签章平台的通讯即可完成整套签章方案。
整体业务流程图如下：
二、 实现
1、 设计端添加发送PDF动作事件，生成PDF并发送文件与相关信息给代理程序
a) 登录workfine设计端
b) 打开需要设置的模板
c) 添加新的动作事件
d) 添加“表单控制”=>“发送PDF”动作
e) 设置动作属性，指定代理程序的签章办理的路由地址，勾选“发送模板和表单构造参数”
勾选发送参数后，Workfine才会发送所有包括模板编号、数据表rid、模板数据表结构、表单数据、主表字段在PDF的位置信息等内容
发送的参数具体结构如下：
curl请求格式如下：
curl –location ‘http://127.0.0.1/9999?templateId=123&reportId=12345‘
–form ‘pdf_file=@”/path/to/file”‘
–form ‘stucture=”{“id”:115,”name”:”模板名称_主表”,”children”:[{“id”:353,”name”:”字段名称”},{“id”:354,”name”:”字段名称2″}]}”‘
–form ‘data=”[{“id”:353,”x”:135,”y”:10,”width”:200,”height”:26,”content”:”字段内容1″},{“id”:354,”x”:400,”y”:10,”width”:200,”height”:26,”content”:”字段内容2″}]”‘
根据以上内容可以得到该模板所有的构造信息与PDF文件内各个字段的位置大小信息
🔖 注意1：该接口由Workfine前端网页调用，代理程序需要注意跨域等情况。
Workfine超时等待默认50秒，超过50秒将会不再接收请求结果并提示超时信息。
🔖注意2：PDF文件按“导出PDF区域”设置进行导出。选中需要导出的区域，右键设置即可
🔖注意3：返回码范围在200～299即为成功，如果需要提示信息，在data中直接返回即可，Workfine将会使用noticeMessage直接弹出结果。返回码不在正常范围内的话，Workfine将会提示通用错误信息“发送PDF请求失败！请参阅控制台获取更多信息”
f) 保存设置
2、 应用端打开指定url的iframe，用于代理处理签章过程（嵌套iframe或302跳转到签章办理页面）
a) 添加新的动作事件
b) 添加“打开网页”动作
c) 在动作设置里选择“弹窗”打开模式，链接输入代理程序的签章打开页面。链接支持使用{templateId}和{reportId}参数，用于传递模板id和表单id
d) 保存设置
🔖注意1：弹窗使用dialog显示，包含一个标题栏。如需更改标题栏内的标题内容，可以发送message实现
window.parent.postMessage(JSON.stringify({
action:'changeTitle',
title:'新标题'
}))
🔖注意2：关闭弹窗也使用postmessage方法
window.parent.postMessage(JSON.stringify({
action:'closeDialog'
}))
3、 应用端接收代理程序前端发送的message，实现messagebox提示与上传附件功能
代理程序前端postmessage方法说明：
postMessage(data,origin)
data：传递的数据内容，如果是JSON，需要序列化为字符串
origin：目标窗口的源，即Workfine的源路径。构造方式：协议+主机+端口号。亦可使用“*”无视跨域安全限制
messagebox弹窗实现案例：
1)Workfine接收到iframe内messageBox类型的message时，将会弹出轻量提示框。
window.parent.postMessage(JSON.stringify({
action:'messageBox',
type:'info', // success/warning/info/error
message:'测试信息'
}))
2)上传附件实现案例：
window.parent.postMessage(JSON.stringify({
action:'setAttachment',
templateId:123,
reportId:12345,
fieldId:321,
fileName:’签章文件.pdf’,
filePath:'http://localhost:9999/files/12345.pdf?param=abc'
}))
Workfine接收到iframe内setAttachment类型的message时，将会访问filePath，下载已签章好的pdf文件，并上传到指定附件字段上
🔖注意1：filePath必须为能直接访问的地址
🔖注意2：fieldId必须为主表附件字段
🔖注意3：filePath直接返回文件流即可
🔖注意4：超时时间目前为无限
三、最佳实践
Workfine提供了一个基于node的测试demo（signatureDemo），其中演示了本文内所有的postMessage案例，可以按如下步骤操作运行及测试
1、 安装node运行环境（不再赘述）Node.js — Download Node.js® (nodejs.org)
2、 解压signatureDemo.zip文件夹到常用目录
3、 进入控制台，定位到signatureDemo文件夹
4、执行npm install安装必要运行包
5、 执行node app.js（需要占用本机10001端口）
6、在浏览器中打开http://localhost:10001/ping，运行正常则会提示OK

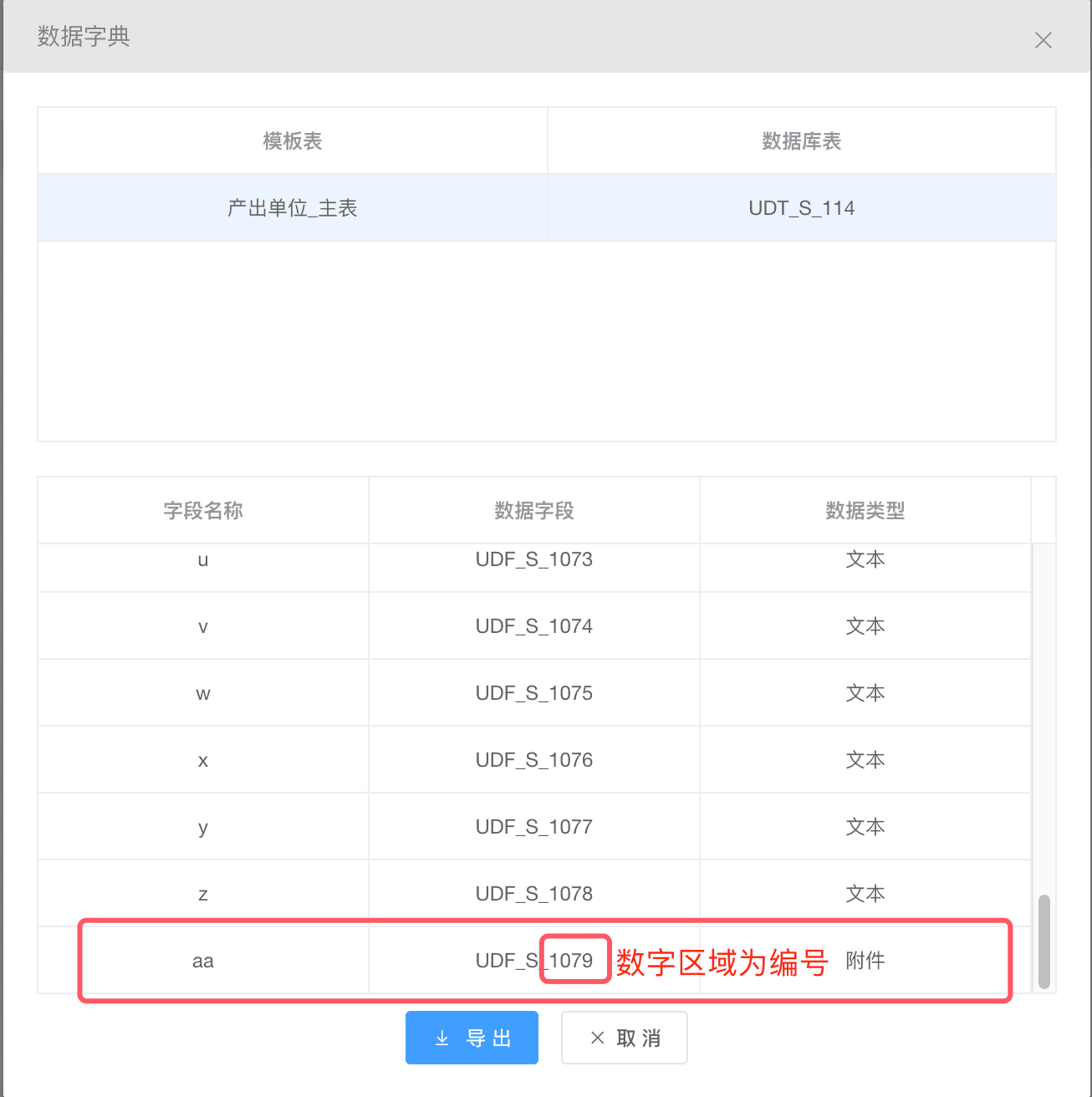

7、打开Workfine设计端，进入需要测试的模板，设置一个导出区域并至少定义一个附件字段，打开数据字典查看该字段的ID编号。

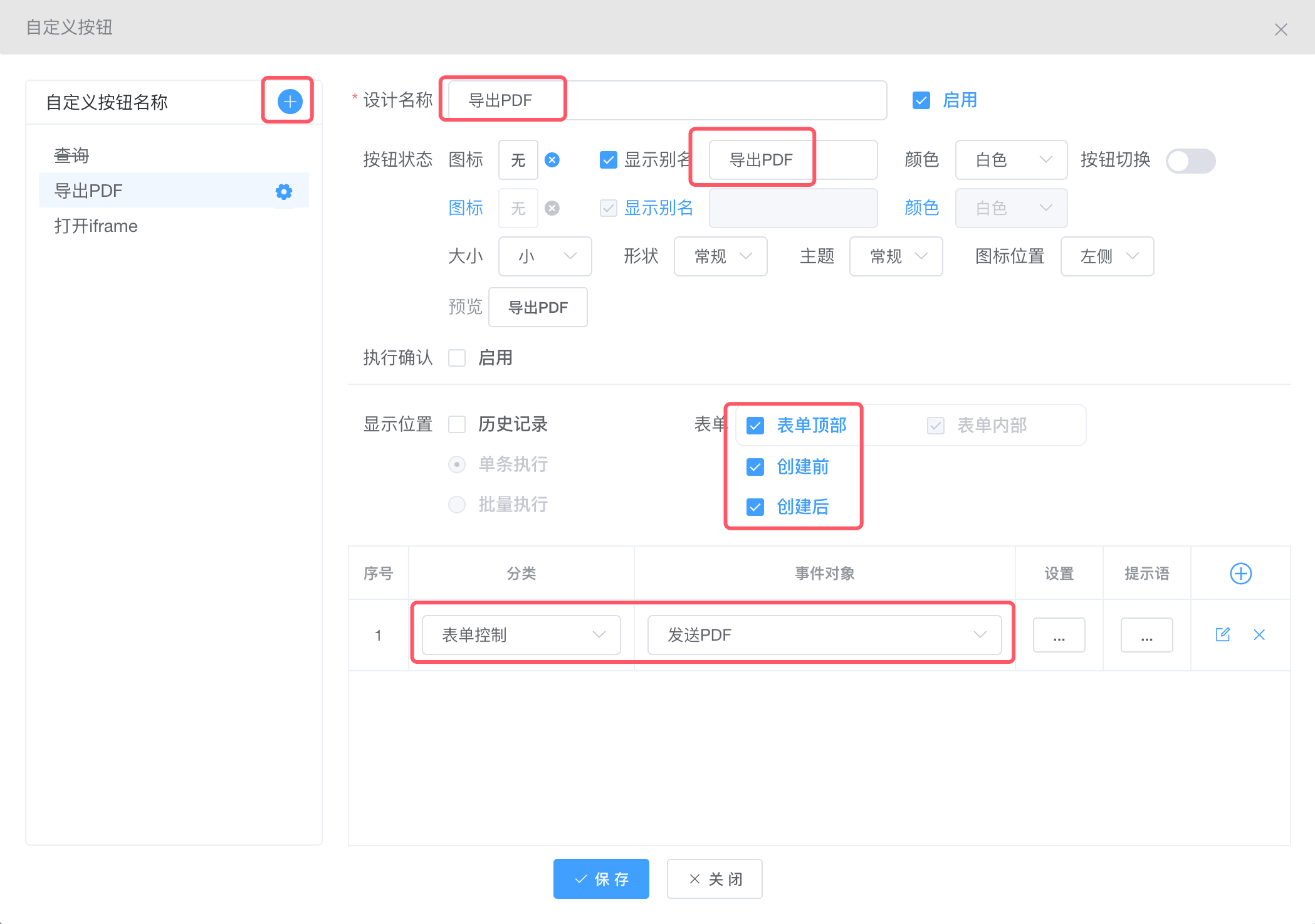

8、打开“按钮/事件”设置界面，添加一个新按钮并添加新动作“表单控制”=>“发送PDF”

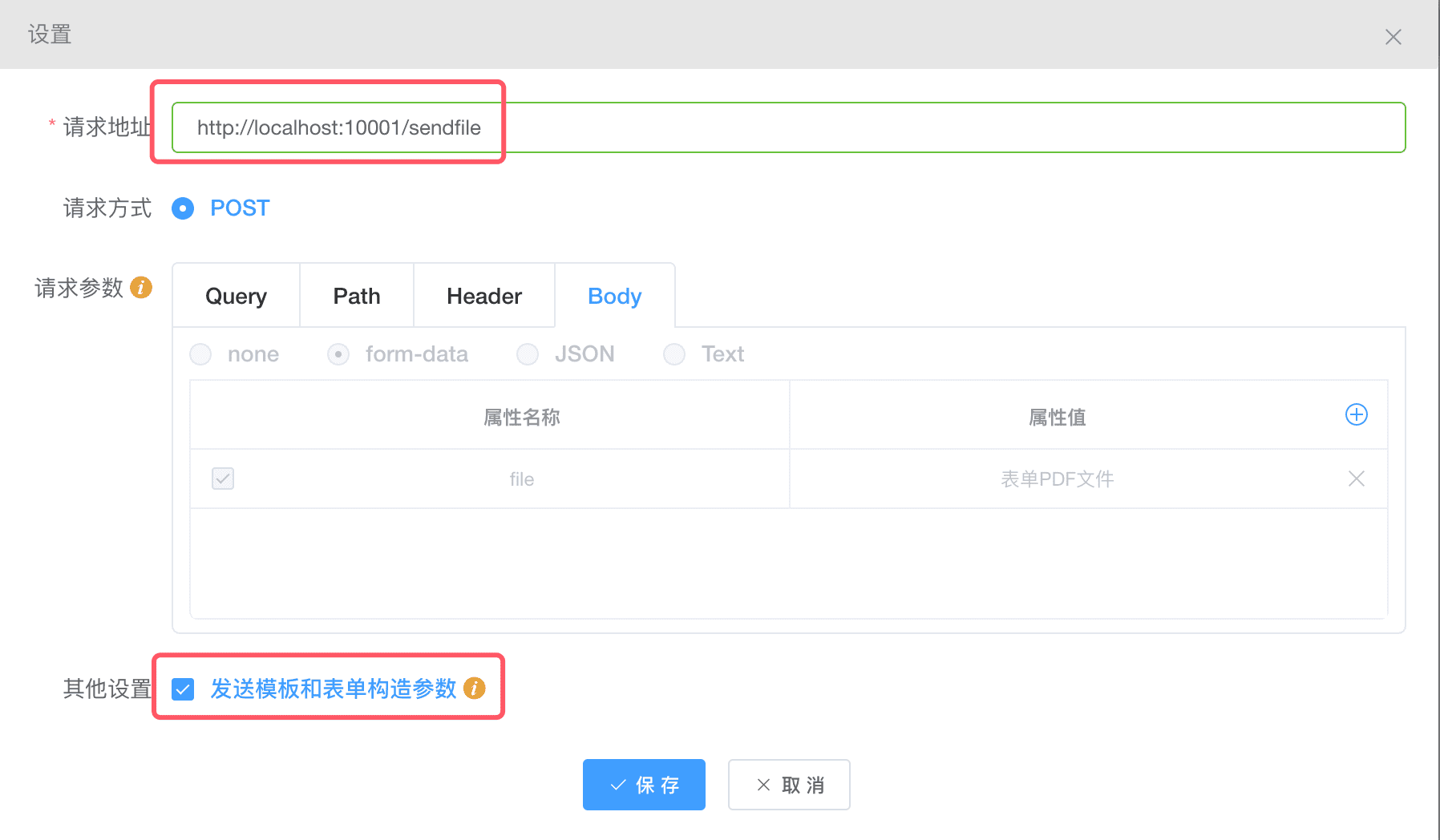

9、点击新增的动作的设置按钮，请求地址设置为http://localhost:10001/sendfile，勾选“发送模板和表单构造参数“（实际应用中如果需要其他参数，在参数设置区域中自行设置即可），最后保存全部

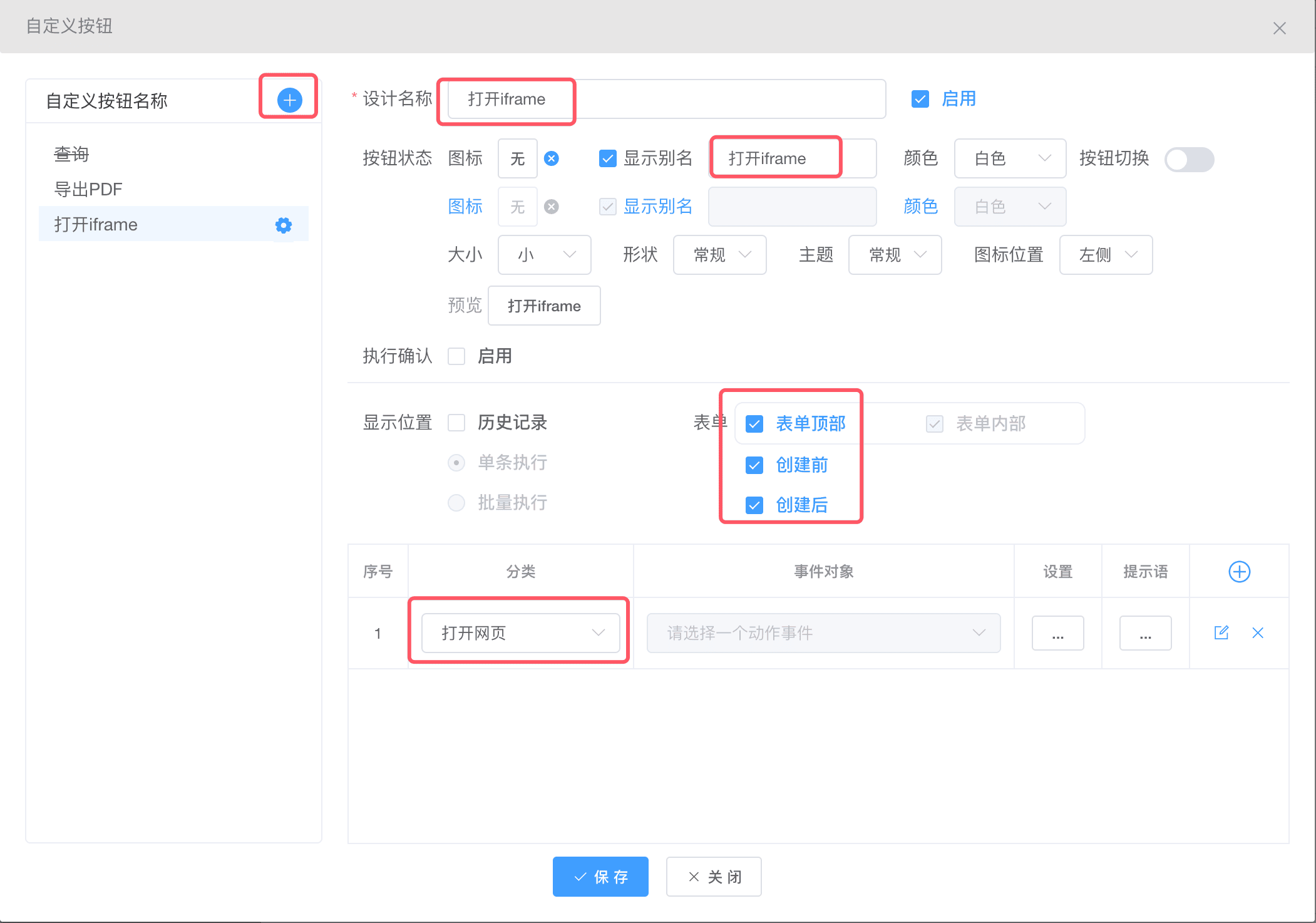

10、添加一个新按钮并添加新动作“打开网页”
11、点击新增的动作的设置按钮，打开方式设置为“弹窗”，打开地址设置为http://localhost:10001/
12、保存全部并进入应用端
13、新建并保存一个测试表单，然后再以编辑模式打开（设置附件字段动作必须在编辑模式下）
14、 点击“导出PDF”按钮，Workfine将会按设置的导出区域生成PDF附件并发送到刚才指定的测试程序接口。如果成功，将会在右上角提示测试demo设置的提示信息。

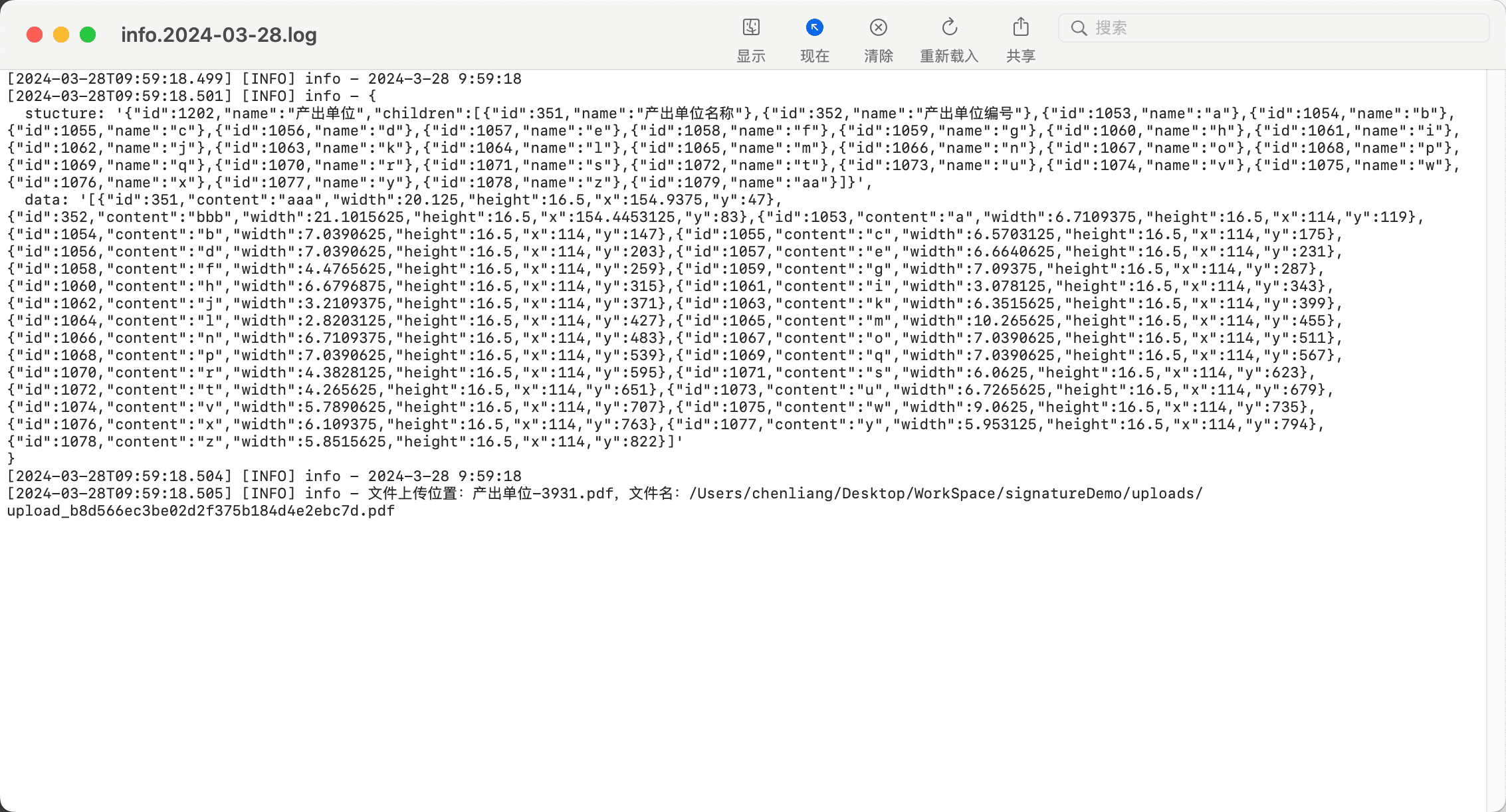

15、打开测试demo所在的目录，进入logger=>logs=>info文件夹，打开log文件（logs目录下的error文件夹记录了运行时产生的所有错误信息）
16、 log文件内列出了收到的所有内容及附件文件的信息
17、进入测试demo所在的目录，打开uploads文件夹，找到刚才接收到的PDF文件
18、返回Workfine应用端，点击“打开iframe”按钮，将会弹出一个窗口并打开刚才设置的页面
19、可以在这个demo页面中分别测试Workfine支持的message功能，包括关闭窗口、修改窗口名称、显示四种消息框、上传附件给表单附件字段。
其中上传附件时使用的模板ID和表单ID可以在路由中获取，字段ID为第7步拿到附件字段ID，输入完毕点击upload（测试demo默认获取views目录下的Sheet1.pdf文件并作为附件上传）
上传成功右上角则会提示相关消息，关闭窗口，检查表单附件字段，则显示了刚才上传的附件文件
最后保存模板即可
四、 1.2新补充功能介绍
1、 导出PDF时，发送字段内容现在支持所有字段所有内容
2、 按钮支持保存办理提交时执行（每个模板暂时只支持设置一个）
3、 message新增支持’continue’和’break’动作
a) continue用于静默打开代理页面时，代理操作完毕后继续触发后续按钮动作（弹窗模式下手动关闭dialog会自动触发，不需要再传递）
b) break主要用于代理处理过程中出现错误时，发送该message后Workfine将中断后续所有操作
4、新增通过message上传附件后，弹窗模式下，workfine将会自动关闭dialog并继续后续动作；静默模式下，workfine将会直接继续后续动作。这个操作将会消除由于上传附件动作为异步操作导致的冲突问题
五、1.3新补充功能介绍
1、 更新了签章业务流程图
2、 移除了setAttachment的使用限制，现在任何情况下都可以使用它来上传附件。查看状态和通过查询表上传后将无法保存进表单中，但依旧会存入workfine中。
3、 setAttachment后，Workfine完成上传时将会向iframe回调发送上传结果。格式如下：'{“action”:”uploadSuccess”}’。如果成功，则发送uploadSuceess，如果发送失败则发送uploadFailed。中间程序可以根据返回结果来判断后续动作的执行情况
4、 移除了setAttachment时必须发送的部分参数，现在只要fieldId正确即可，由设计者来确保中间程序页面与workfine填报界面的对应关系
5、 Workfine发送PDF文件后与代理服务交互的细节流程图
